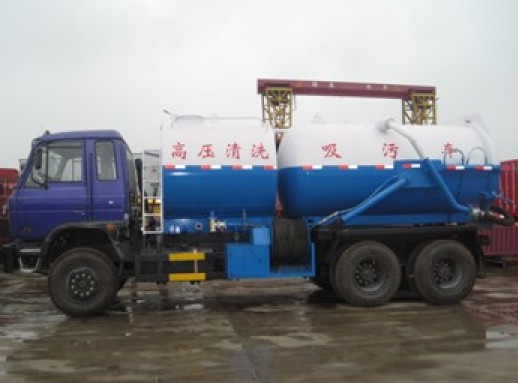

| 东风双桥清洗吸污两用车 |
 |
底盘参数说明:
|
外形尺寸(mm) |
9950×2490×3200 |
总质量(Kg) |
24700 |
|
货厢尺寸(mm) |
×× |
额定载质量(Kg) |
15400 |
|
接近/离去角 |
28/15 |
整备质量(Kg) |
9105 |
|
前悬/后悬(mm) |
1245/3055 |
最高车速(km/h) |
85 |
|
燃料种类 |
柴油 |
|
|
|
底盘型号 |
EQ5253GFJ2 |
|
|
|
发动机型号 |
发动机生产企业 |
排量 |
功率 |
|
EQB210-20 |
东风康明斯发动机有限公司 |
6700 |
155 |
|
轴数 |
3 |
轮胎数 |
10 |
|
轴距 |
4350+1300,4750+1300 |
轮胎规格 |
10.00-20,10.00R20 |
|
轴荷 |
6700/18000(并装双轴) |
前轮距 |
1940 |
|
钢板弹簧片数 |
9/10 |
后轮距 |
1860/1860 |
|
驱动型式6×4，CPB12-G驾驶室，EQB210-20发动机，大同六档变速箱，10吨级双后桥，通道式仪表板，，东风8档DF8S1200B变速箱，最高档为直接档，Φ430mm推式膜片弹簧离合器，7吨前桥，10吨双后桥，主减速比5.571，有轴间差速锁，11.00-20斜交胎，轴距4750+1300mm， 350L燃油箱，部分功率取力器（在变速箱上取力），车架断面300×90×（8+6）mm，消声器排气口向外（侧吹），钢板弹簧片数9/10 |
清洗吸污两用车
产品介绍、技术参数及性能描述
江特牌清洗吸污两用车采用国内外企业的先进技术，经过消化吸收，充分运用真空技术，使整车设计结构合理，性能优良，操作灵活简便，主要配套件全部采用国内外通用标准件，维修方便。该车设计两个独立罐体，前端为高压清洗罐，主要采用取力系统、传动系统、水路系统、液压系统、卷管器及操作系统，通过高压水泵将储水罐中的水经过高压胶管，从高压喷头的孔向后喷出高压水，利用水的反作用力使喷头带动胶管自动进入下水道的深处，从而达到冲洗、疏通下水道中的污泥、杂物等目的。后端为吸污罐，主要采用先进的真空技术使罐体内部产生负压，它适用于各种液状、半液态（如：化粪池、下水道、雨水井、检查井、沉淀井内淤泥及10mm左右石块），以及各种沟渠下面的污泥、粪便、废水等介质的抽吸、装运、排卸之用。该车一车两用，即能高压清洗下水管道，又能吸污吸粪，大大节约了使用成本，是市政、环卫、化工、机械、冶金、电力等部门理想的高效率冲洗、吸污设备。
一、主要技术参数：
|
高
压
清
洗 |
高压泵型号 |
KF36—1600rpm |
|
取力器 |
全功率夹心取力器 |
|
水泵扬程 |
90m |
|
罐体容积 |
5m3 |
|
压力 |
16Mpa |
|
流量 |
8m3/h |
|
胶管长度 |
60m |
|
卷管速度 |
0-25m |
|
吸
污
吸
粪 |
真空泵型号 |
XD-44 |
|
适宜转速 |
500-600转/分 |
|
最大真空度 |
93-96千帕 |
|
罐体容量 |
8m3 |
|
垂直吸程 |
≥7m |
|
水平吸程 |
30m |
|
抽满时间 |
≤5min |
|
报警方式 |
摆杆式电子报警 |
|
罐体举升时间 |
≤20秒 |
|
备注:该车采用双重防溢泵装置能够更好的避免溢罐和延长真空泵的使用寿命。 | |
|
|
 |
