【主要技术参数】 |
|
产品商标 |
江特牌 |
公告批次 |
233 |
|
产品名称 |
JDF5070JGK4型高空作业车 |
产品号 |
ZK02U3P9012 |
|
总质量 |
7490 |
罐体容积 |
|
|
额定载质量 |
|
外形尺寸 |
8100×2320×3350 |
|
整备质量 |
7295 |
货厢尺寸 |
×× |
|
额定载客 |
|
准拖挂车总质量 |
|
|
驾驶室准乘人数 |
3 |
载质量利用系数 |
|
|
接近角/离去角 |
24/12 |
前悬/后悬 |
1210/2430 |
|
轴数 |
2 |
轴距 |
3800 |
|
轴荷 |
2990/4500 |
最高车速 |
95 |
|
其它 |
随底盘选装驾驶室;后伸660mm;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):30×190(mm),后下部防护装置离地高度:425mm. |
|
【底盘技术参数】 |
|
底盘型号 |
DFA1080SJ11D3 |
底盘名称 |
载货汽车底盘 |
|
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
|
外形尺寸 |
6815×2080×2440 |
轮胎数 |
6 |
|
接近角/离去角 |
24/14 |
轮胎规格 |
7.50-16 12PR,8.25-16 14PR,7.50R16 12PR,8.25R16 14PR |
|
钢板弹簧片数 |
8/10+7,11/9+7 |
前轮距 |
1770,1831 |
|
燃料种类 |
柴油 |
后轮距 |
1586,1640 |
|
排放标准 |
GB3847-2005,GB17691-2005 国Ⅳ |
|
发动机型号 |
发动机生产企业 |
排量 |
功率 |
|
CY4102-CE4B |
东风朝阳柴油机有限责任公司 |
3856 |
100 |

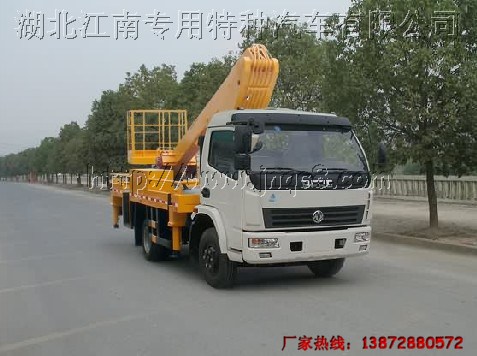

1. 江特牌JDF5070JGK4型高空作业车是湖北江南专用特种汽车有限公司在DFA1080SJ11D3型二类汽车底盘基础上加装作业装置改装而成；底盘排放符合GB17691-2005(国Ⅳ)标准要求，驱动形式4×2；
2. 全伸缩工作臂，结构紧凑
3. 最大作业高度为20m，最大作业幅度为16m，最高行驶速度为90km/h，最大总质量为7490kg。
4. 工作斗后置并且左右各摆动90度，方便进出，降低整车重心，提高行驶性能
5.支腿跨距大，稳定性好，可同时或单独操作，安全可靠
6.无规制，作业范围大，作业效率高，运行灵活迅捷
7.整车配备了安全阀、 垂直支腿互锁装置、上下车互锁装置、臂架角度限位装置、应急泵装置等安全装置，最大可能保证作业时的安全。
